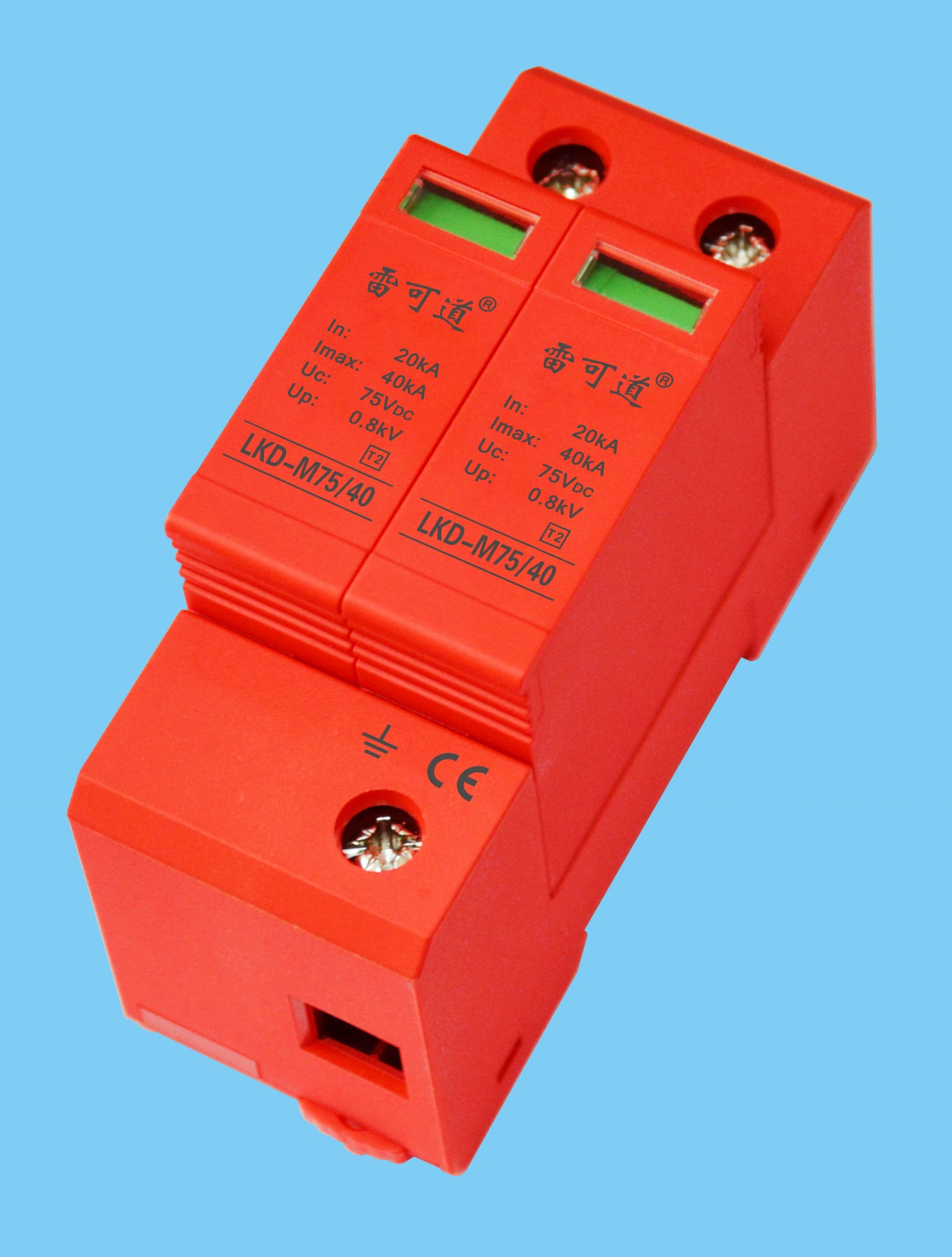

■產品用途

標稱放電電流為20kA、30kA的電源防雷模塊適用于各種電源系統（如UPS電源、機房電源等）的防雷保護；標稱放電電流為5kA、10kA的電源防雷模塊適用于各種設備電源的防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等48V直流電源系統。

■產品特點

● 選用優質壓敏電阻，性能穩定可靠。

● 適用于不同電網制式，保護更全面。

● 高雷電放電能力，ns級響應速度。

● 內置過熱斷路裝置。

● 失效檢測指示。

● 遙信報警接口。

● 35mm 導軌安裝，標準模塊化設計。

● 節能、環保，安裝簡單、方便，無須特殊維護。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或自動斷路器。

● 安裝時請根據安裝示意圖所示連接，其中+為正極線，–為負極線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。

● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），連接線要求牢固可靠，且要求短、粗、直。
