■產品用途
天饋線防雷器主要用于沿各種天饋線線路侵入設備的雷電（過電壓）防護，如天饋信號設備（GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移動通信設備和有線電視等）。
■產品特點
● 放電電流大，采用多級保護。
● 內置快速半導體保護器件，響應速度快，殘壓低。
● 核心元件采用國際知名品牌，性能優越。
● 節能、環保，安裝簡便，適用于各種標準接口類型。
● 插入損耗低，確保線路暢通。
● 駐波系數小，工作頻率范圍寬。
■技術參數
名稱 | 型號 | 規格 | 接口 類型 | 特性阻抗(Ω) | 電壓 保護水平 Upx-x(kV, 1.2/50μs) | 傳輸 特性 | 標稱放 電電流 In(kA, 8/20μs) | 最大放 電電流 Imax(kA, 8/20μs) | 響應 時間 tA(ns) | 駐波比VSWR | 插入損耗 (dB) |

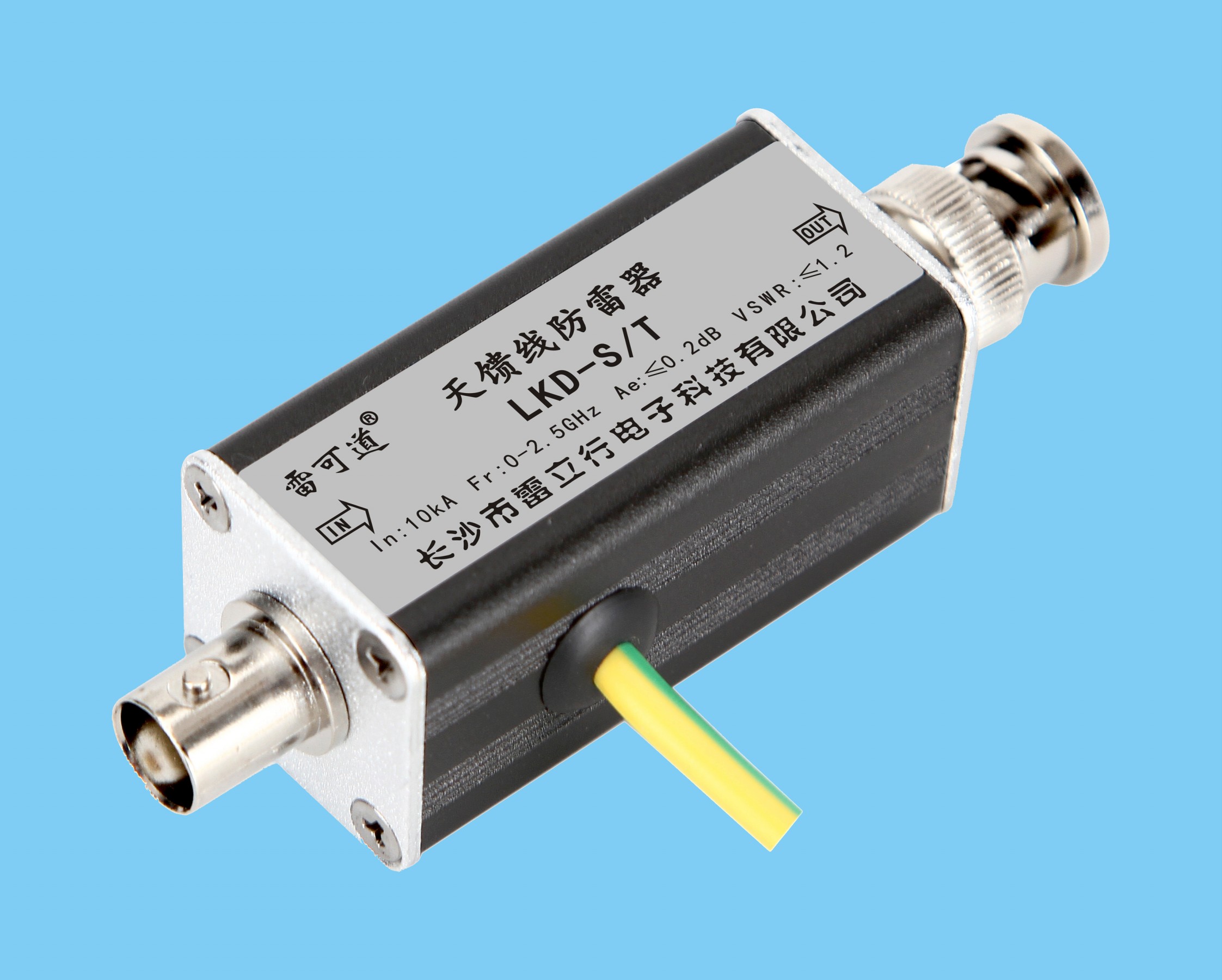

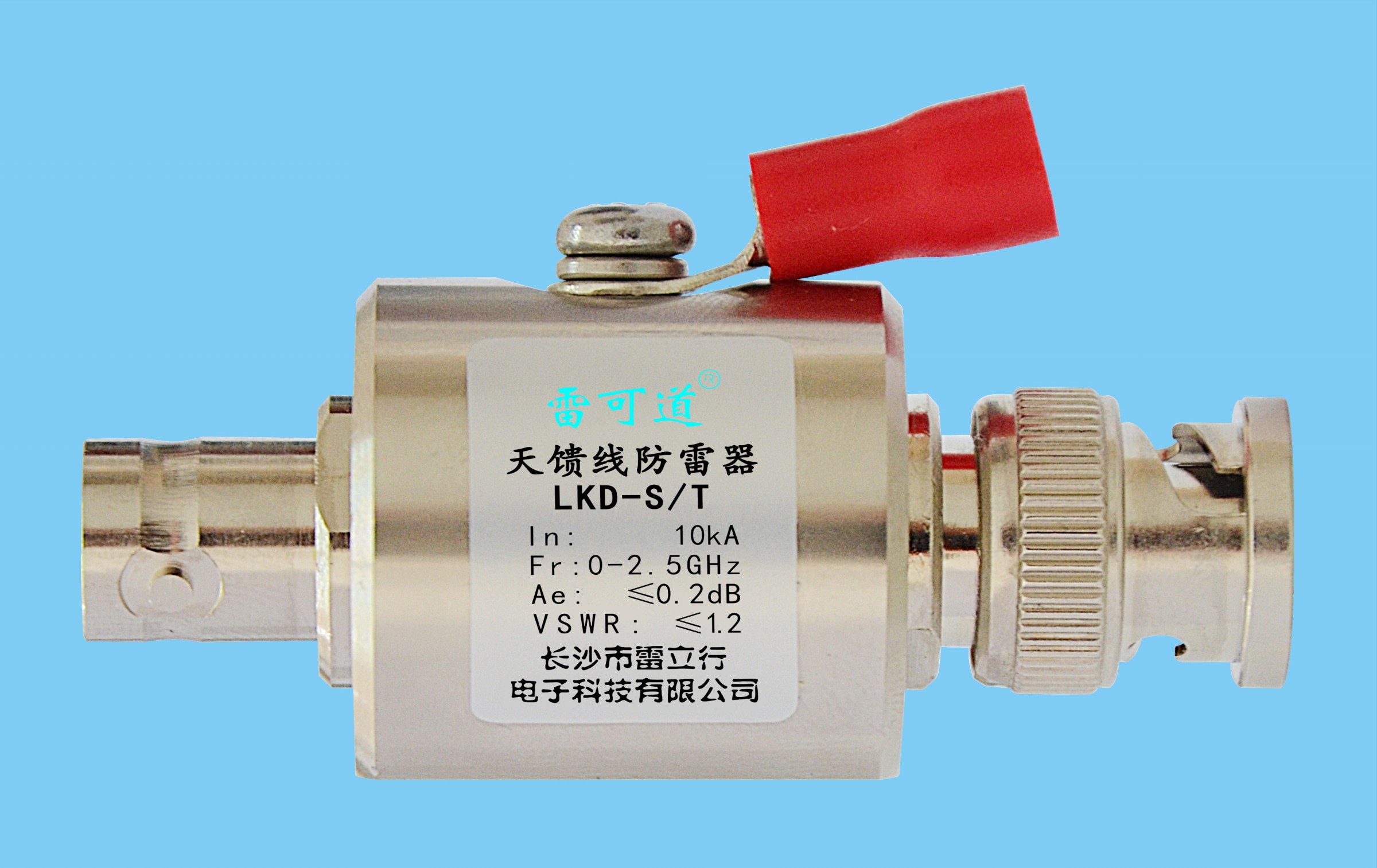

天饋線防雷器 | LKD-S/T | BNC接口 | BNC | 50 | 1.4 | 0～2.5GHz | 10 | 20 | ≤1 | ≤1.2 | ≤0.2 |
LKD-S/T | BNC接口、黃銅 | F | 50 | ||||||||
LKD-S/T | 英制F接口 | F | 75 | ||||||||

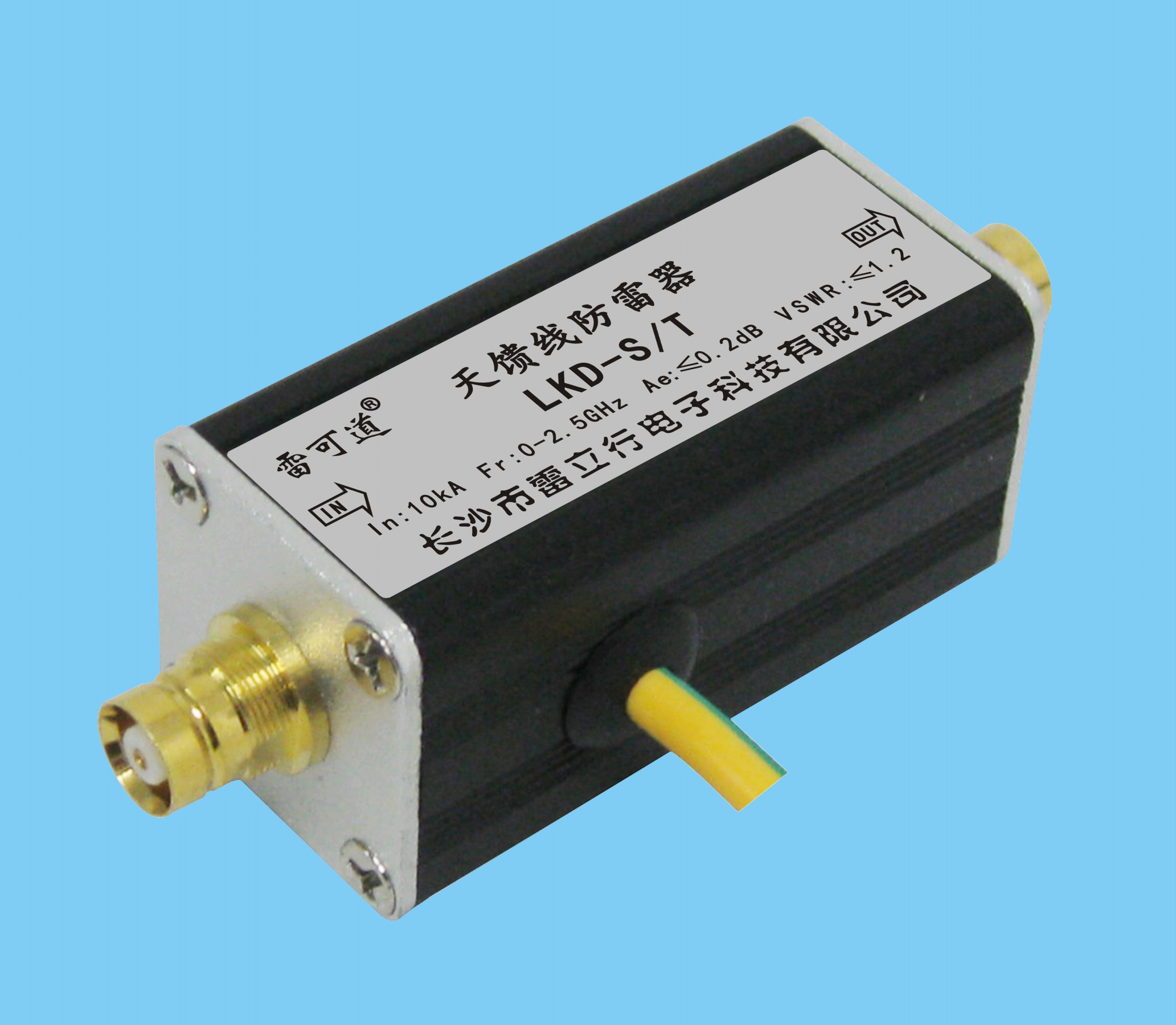

LKD-S/T | RF接口 | RF | 50 | ||||||||

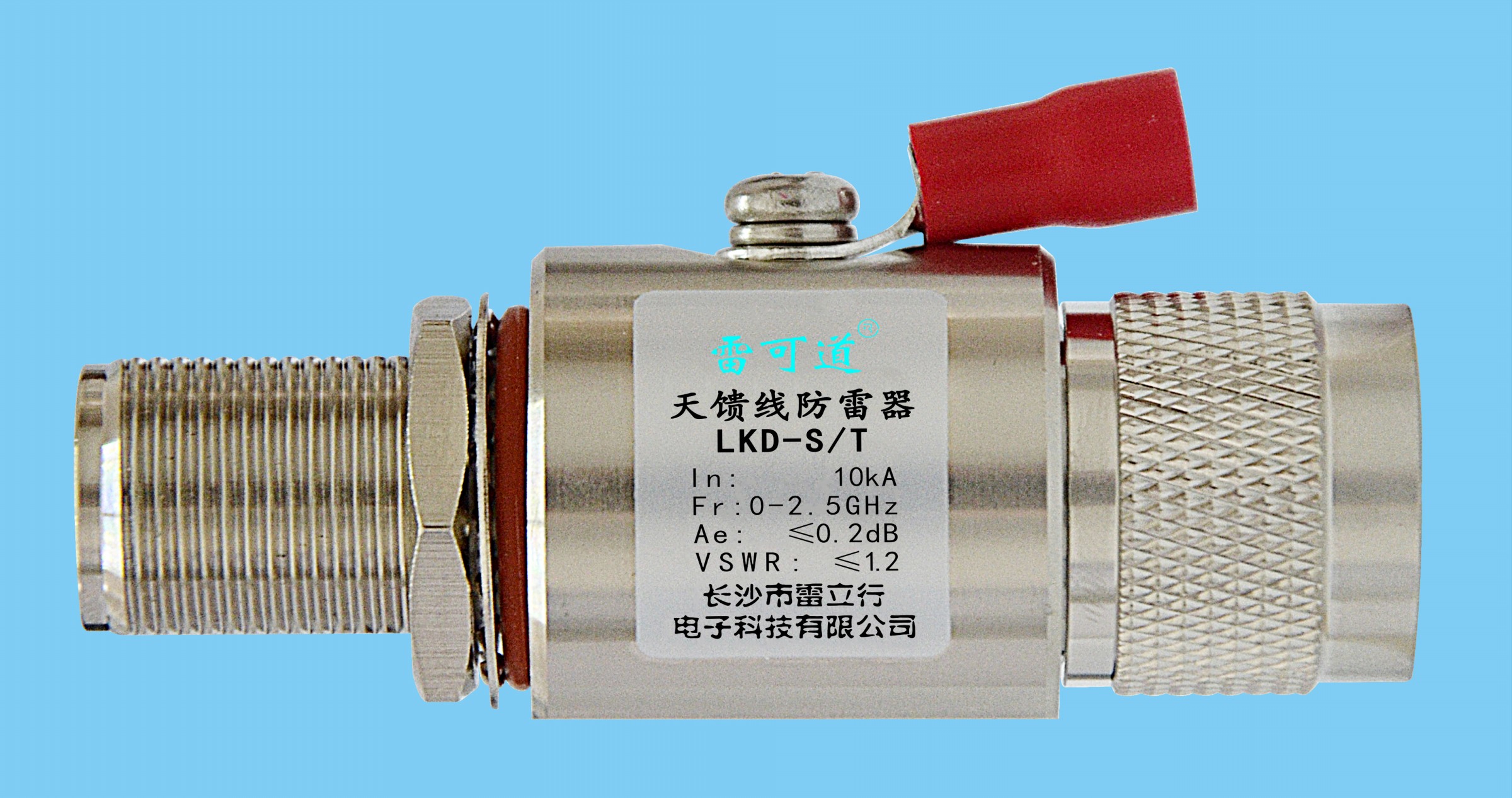

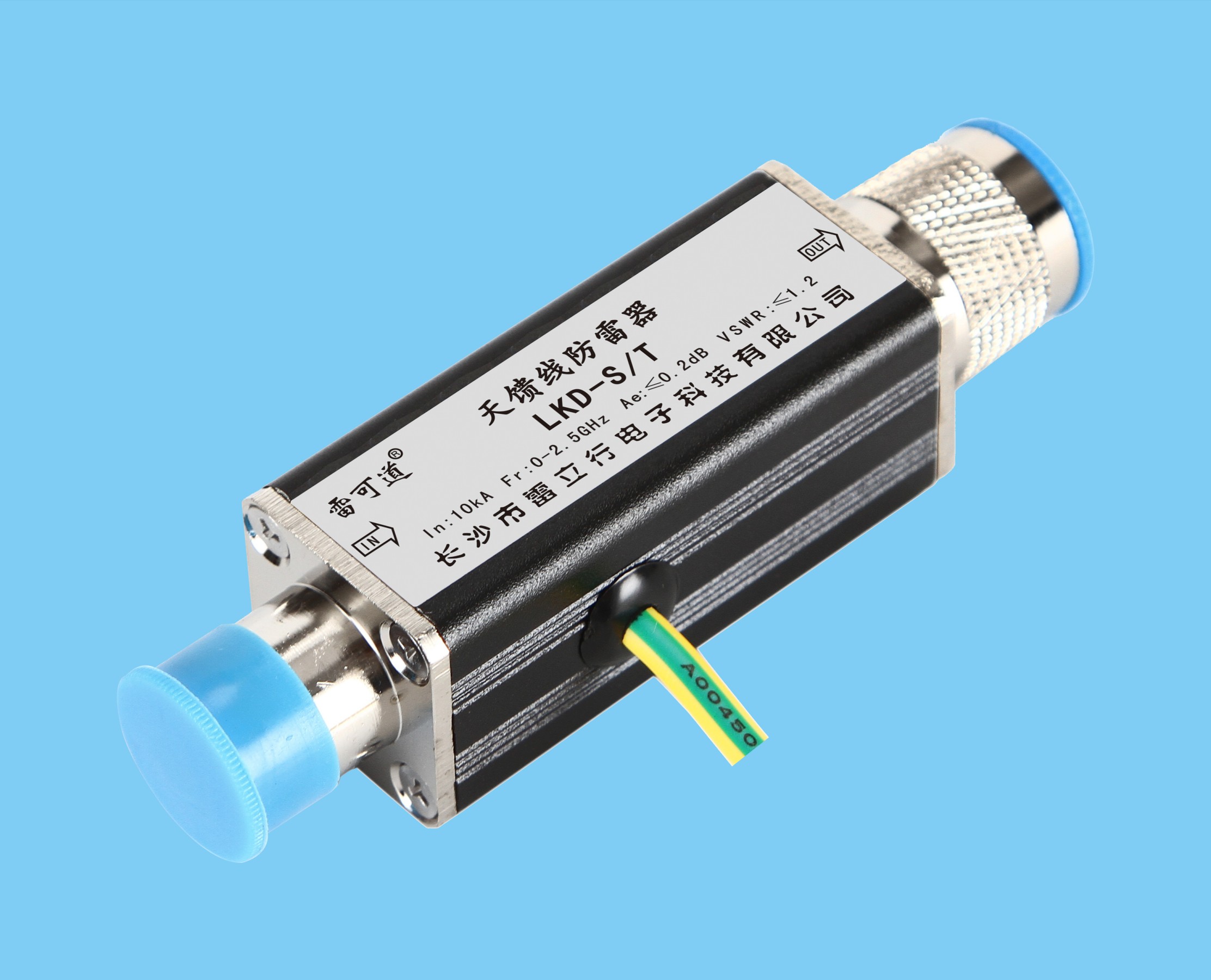

LKD-S/T | N（L16）接口 | N（L16） | 50 | ||||||||
LKD-S/T | N（L16）接口、黃銅 | N（L16） | 50 | ||||||||
LKD-S/T | L9接口 | L9 | 75 | ||||||||

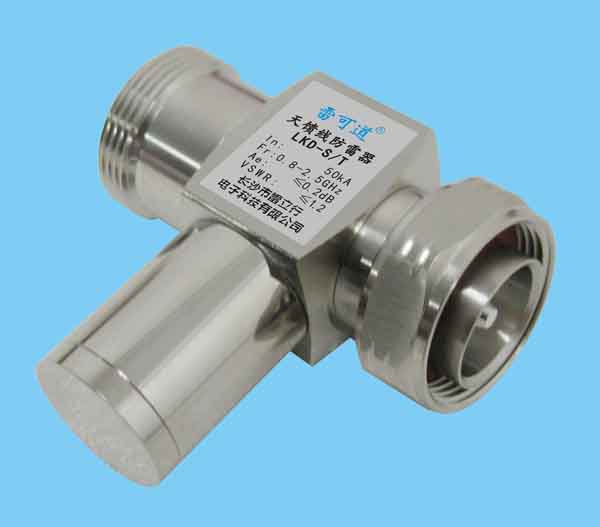

LKD-S/T | DIN（L29接口）、黃銅 | DIN（L29） | 50 | 1.4 | 0.8～2.5GHz | 50 | 100 | ≤1 | ≤1.2 | ≤0.2 |
■安裝說明
● 本產品為串聯連接方式。
● 請選擇與被保護設備接口類型相同的產品。
● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接（其中黃銅類產品兩端都可以接輸入線或輸出線），切勿接錯。
● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。
● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
