■產品用途
本產品適用于多路網絡信號線路集中保護，主要用于沿網絡信號線路侵入設備的雷電（過電壓）防護，如8口、16口、24口以太網交換機。
■產品特點
● 放電電流大，采用多級保護。
● 內置快速半導體保護器件，響應速度快，殘壓低。
● 核心元件采用國際知名品牌，性能優越。
● 節能、環保，安裝簡便，適用于各種標準接口類型。
● 插入損耗低，確保線路暢通。
● 駐波系數小，工作頻率范圍寬。
■技術參數
|
名稱 |
雷科星產品型號 |
規格 |
接口類型 |
額定工作電壓Un |
最大持續工作電壓Uc |
電壓保護水平Upx-x(V) |
傳輸特性 |
標稱放電電流In(kA,8/20μs) |
最大放電電流Imax(kA,8/20μs) |
響應時間tA(ns) |
插入損耗(dB) |
|
|
計算 機網 絡防 雷器 |
LKX-SC100-RJ45 |
機架式8口 |
RJ45 |
5V |
6V |
20 |
100Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
|
|
LKX-SC100-RJ45 |
機架式16口 |
|||||||||||
|
LKX-SC100-RJ45 |
機架式24口 |
|||||||||||
|
LKX-SC1000-RJ45 |
機架式8口 |
RJ45 |
5V |
6V |
20 |
1000Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
||
|
LKX-SC1000-RJ45 |
機架式16口 |
|||||||||||
|
LKX-SC1000-RJ45 |
機架式24口 |
|||||||||||
|
LKX-SC1000-RJ45 |
機架式8口、POE |
電源 |
RJ45
|
48VDC |
60VDC |
400 |
- |
2.5 |
5 |
≤25 |
- |
|
|
網絡 |
5V |
6V |
60 |
1000Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
||||
|
LKX-SC1000-RJ45 |
機架式16口、POE |
電源 |
RJ45 |
48VDC |
60VDC |
400 |
- |
2.5 |
5 |
≤25 |
- |
|
|
網絡 |
5V |
6V |
60 |
1000Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
||||
|
LKX-SC1000-RJ45 |
機架式24口、POE |
電源 |
RJ45 |
48VDC |
60VDC |
400 |
- |
2.5 |
5 |
≤25 |
- |
|
|
網絡 |
5V |
6V |
60 |
1000Mbps |
2.5 |
5 |
≤1 |
≤0.2 |
||||
■安裝說明
● 本產品為串聯連接方式。
● 請選擇與被保護設備接口類型相同的產品。
● 防雷器應與被保護設備的工作電壓相匹配。

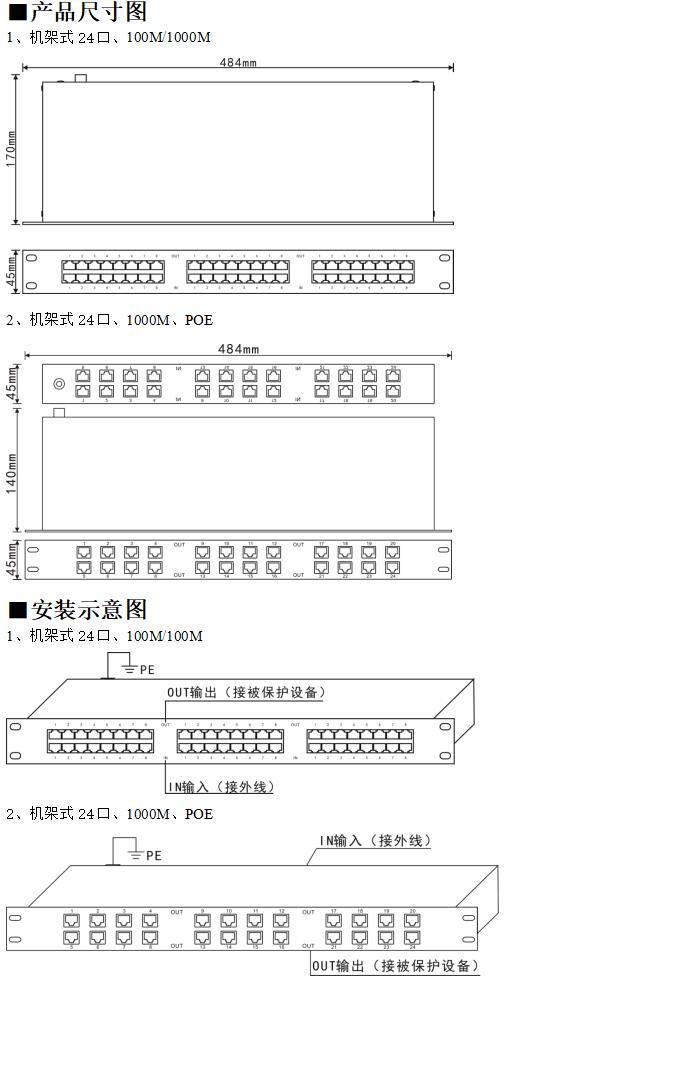

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接，切勿接錯。
● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。
● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
