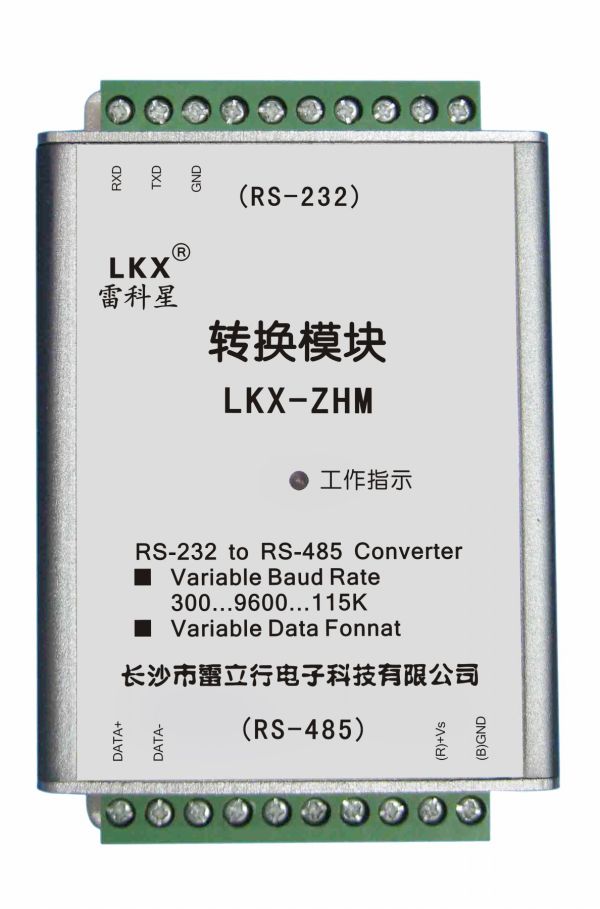

轉換模塊

■產品用途

多數的工業計算機系統都有標準的RS-232串行端口。RS-232雖然被廣泛接受，但其數據傳輸速度、范圍及網絡化能力等方面存在著局限性。而RS-485通過對數據信號和控制信號使用差動電壓克服了這些限制。LKX-ZHM轉換模塊透明地將RS-232信號轉換成隔離的RS-485信號。轉換模塊能讓您利用標準PC硬件，來輕松構建一個工業級的長距離通信系統。

■產品特點

● 自動內部RS-485總線管理，無需外部控制信號。

● RS-485數據線上的瞬態干擾抵制。

● 總線上可掛接32個設備。

● 1.2公里長的網絡連接。

● 自適應傳輸速率。

● 電源及數據流指示，用于故障診斷。

● 1000VDC電壓隔離。

● 無需RTS / CTS硬件流控和軟件控制，智能轉換。

■技術參數

■安裝說明

● 本產品采用插入式接線端子的接線方式。

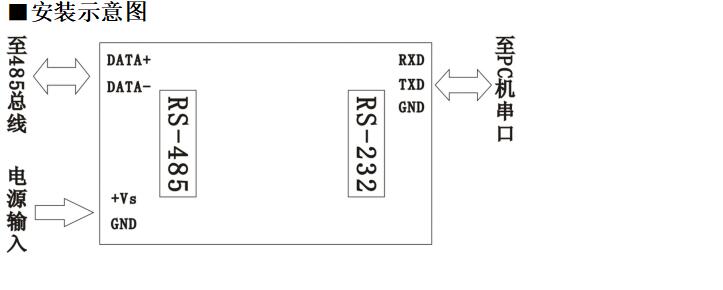

● 安裝時請根據安裝示意圖及產品標識正確連接，其中RS-232端的RXD，TXD，GND分別與PC機的串口相連；DATA+，DATA-為RS-485數據總線接口；+Vs為電源正極，GND為電源負極，切勿接錯。

● 轉換模塊具有工作指示功能：工作指示燈亮，模塊工作正常，工作指示燈閃爍，表示模塊正在進行數據通訊。

● 模塊供電應由RS-485側統一供電，不能跟RS-232側共地。

● 485總線電纜超過100米，需加終結電阻，阻值可1/4W 300歐姆到110歐姆。
